关键词 ：斯潘赛、喷砂罐，喷枪，钢管自转，钢管压紧机构，喷枪行走机构。

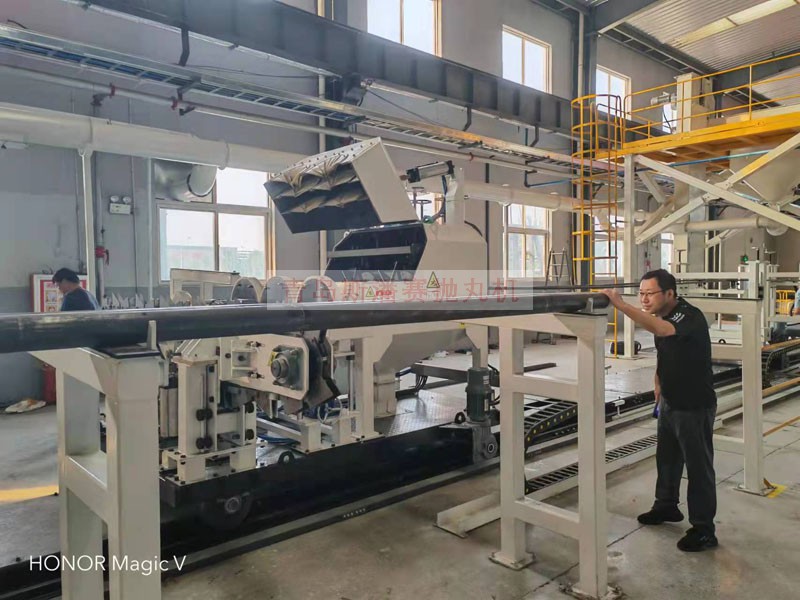

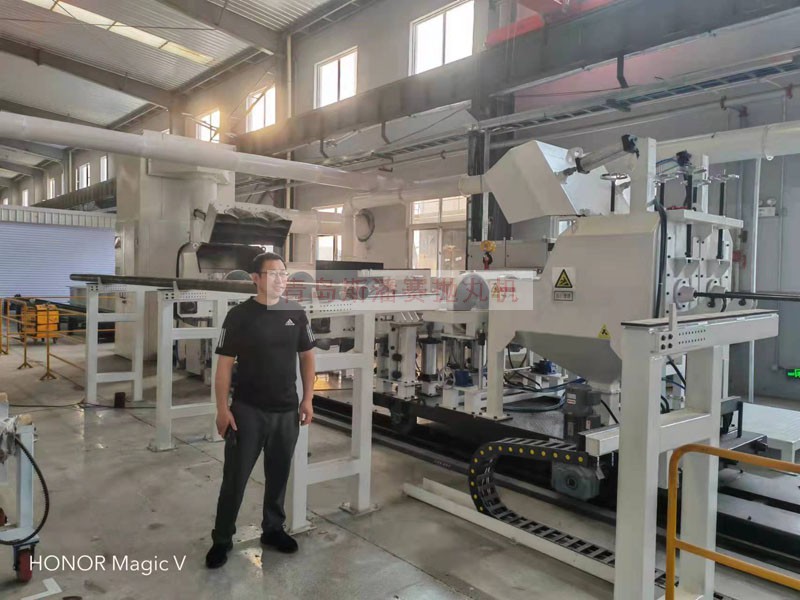

由青岛斯潘赛机械有限公司研发的小型钢管内壁喷丸清理机，主要包括气动翻转前后密封室，喷枪及喷枪导向机构，喷枪承载车以及变频调速行走系统，钢管自转系统，钢管抱紧系统，自动上卸料系统，风力弹丸回收系统，砂斗，喷砂罐，风选分离器，除尘系统，气动系统，压缩空气系统，电控系统。
该设备可以实现钢管的自动上卸料，自动钢管内壁喷丸作业。首先将反转密封室打开，由钢管自动上料机构可以自动将储料架上的钢管拨入工作位置，工件到位后钢管抱紧装置会自动将工件抱紧，反转密封室，工件开始自转，喷枪承载车拖动喷枪进行钢管内喷作业。我们设计的大风量除尘系统，可以实现钢管内的弹丸风力回收，和灰尘收集。喷丸清理结束，关闭供丸阀和喷沙阀，将喷砂系统拖出清理完毕的钢管，移动密封室向外移动，台车上的钢管上卸料系统自动将刚管拨出。钢管会自动滚向卸料平台，这样实现了一个工作循环。
该设备结构紧凑，运行稳定可靠，并且是青岛斯潘赛机械有限公司积累了多年的小钢管内喷制造经验，设计开发的新型专用设备。
2．TECHNICAL SPECIFICATIONS
1.技术说明和工作效率
1．Specifications and efficiency of the work pieces
清理范围 | 喷枪数量 | 清理数量 | 清理效率 | 喷嘴直径 |
Ф20-ф50 | 2 | 2 /Time | 2-4米/Min. | ф8 |

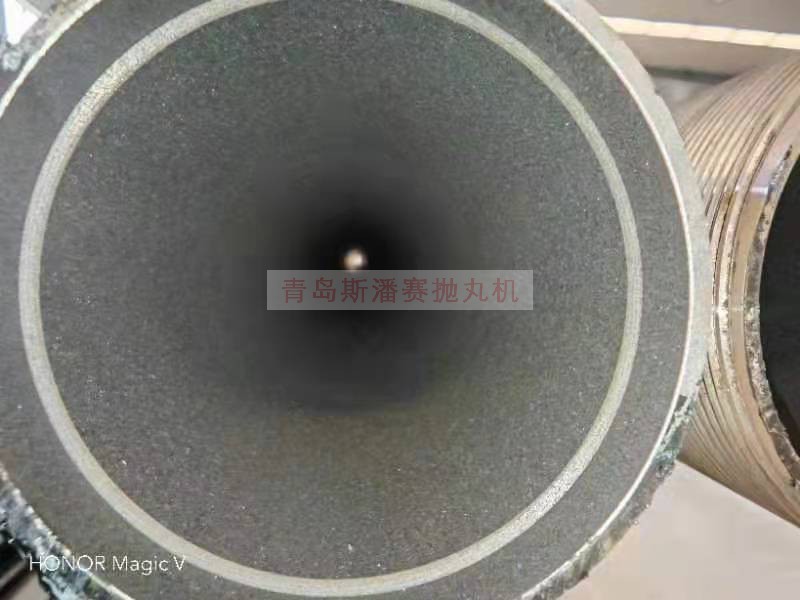

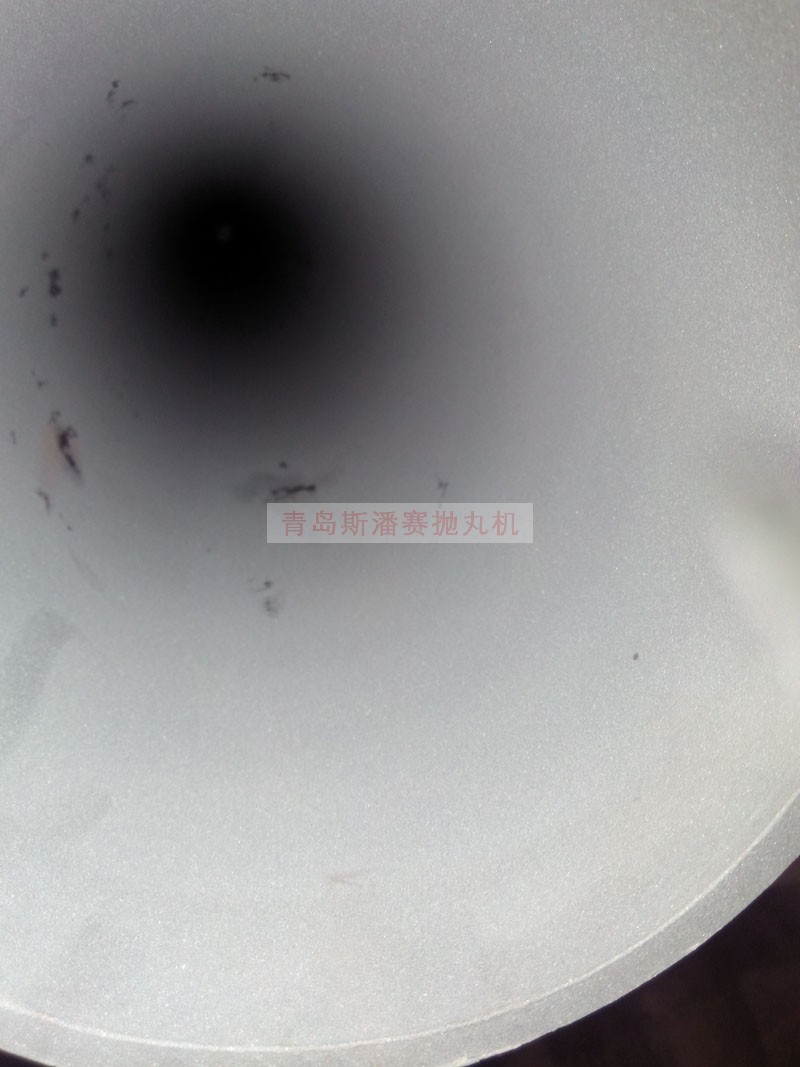

2. 钢管内壁清理质量 Sa2.5级
2. The quality of inner wall after cleaning: Sa2.5degree
3.压缩空气 0.7MPa
3． Compressed air power systems
3.1 工作压力 0.7MPa
3．1 Working pressure: 0.7MPa
4. 弹丸直径 0.6-1.0mm
4．Pellet diameter: 0.6-1.0mm
5.钢管自转功率： 1.1KW
5. Tube rotation power: 1.1KW
6.喷枪移动驱动功率 0.55KW（变频控制）
6. Tube removing trolley mobile engine power: 0.55KW (frequency control)
7．设备噪音 ≤80dB
7. Equipment noise: ≤80dB
8. 除尘系统
8. Dust removal system
8．1最大除尘风量：12000m3/h 功率：7.5kw
8．1 Air volume of large dust removal system main blower: 5000m3/h Power 7.5kw
震打功率： 0.55 kw
Vibration motor power: 0.55 kw
8．2粉尘排放浓度： ≤80mg/m3
8．2 Dust emission concentration ≤80mg/m3.
9.总功率： 9.25KW（不包括空压机功率）
