关键词 ：斯潘赛、喷砂罐，喷枪，钢管自转，钢管压紧机构，喷枪行走机构。

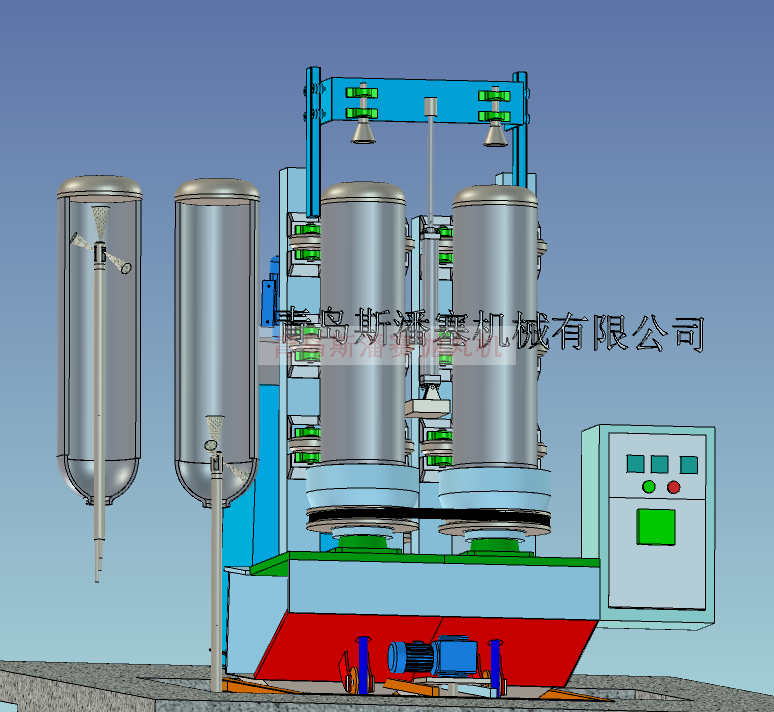

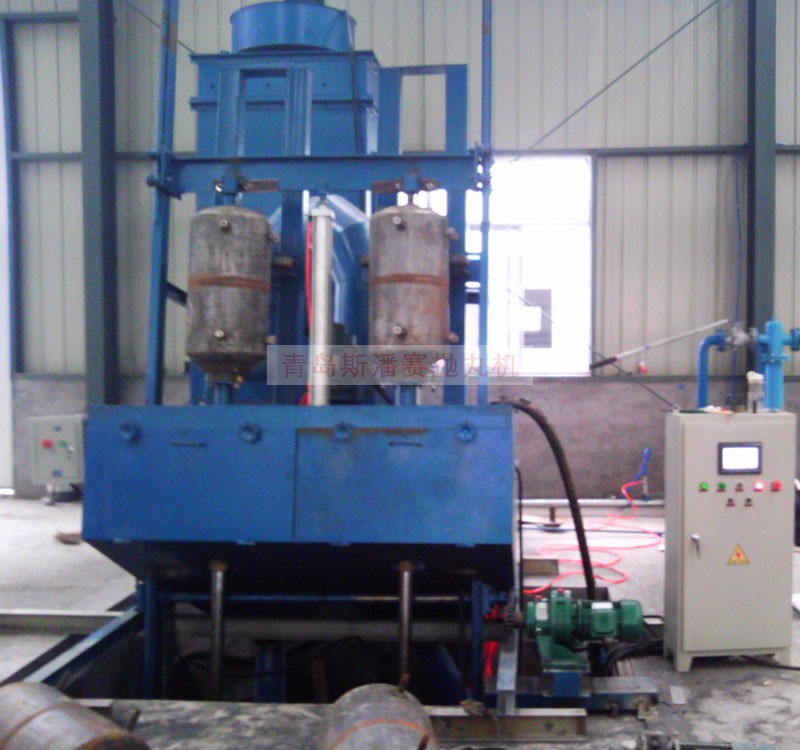

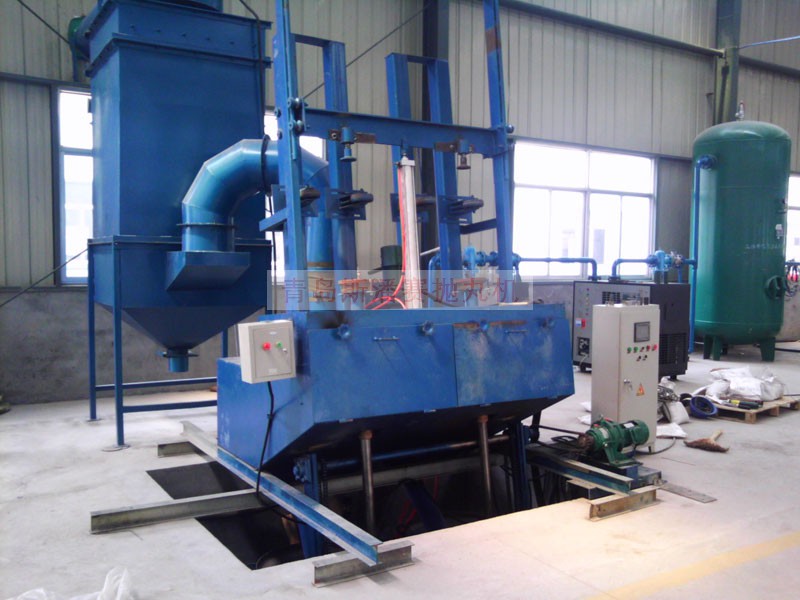

由青岛斯潘赛机械有限公司研发的小型钢管内壁喷丸清理机，主要包括气动翻转前后密封室，喷枪及喷枪导向机构，喷枪承载车以及变频调速行走系统，钢管自转系统，钢管抱紧系统，自动上卸料系统，风力弹丸回收系统，砂斗，喷砂罐，风选分离器，除尘系统，气动系统，压缩空气系统，电控系统。
该设备可以实现钢管的自动上卸料，自动钢管内壁喷丸作业。首先将反转密封室打开，由钢管自动上料机构可以自动将储料架上的钢管拨入工作位置，工件到位后钢管抱紧装置会自动将工件抱紧，反转密封室，工件开始自转，喷枪承载车拖动喷枪进行钢管内喷作业。我们设计的大风量除尘系统，可以实现钢管内的弹丸风力回收，和灰尘收集。喷丸清理结束，关闭供丸阀和喷沙阀，将喷砂系统拖出清理完毕的钢管，移动密封室向外移动，台车上的钢管上卸料系统自动将刚管拨出。钢管会自动滚向卸料平台，这样实现了一个工作循环。
该设备结构紧凑，运行稳定可靠，并且是青岛斯潘赛机械有限公司积累了多年的小钢管内喷制造经验，设计开发的新型专用设备。
l 主要技术规格
序号 | 项 目 | 数 量 | 指 标 | |
1 | 工件单重 | 1 | 50kg-100kg | |
2 | 工件 | 2 | Φ400，Φ500 L=700-1420 mm 双工位 | |
3 | 清理效果 | GB8923-88A-B Sa2.5 | ||
4 | 使用弹丸规格 | φ0.6mm（铬钼合金丸） | ||
5 | 设备外形（含除尘器部分） | 3200×1700×3500mm (长×宽×高) 基础坑深1400mm详见设备基础图 | ||
6 | 喷丸器
| 2 | 型号 | Ds500 双枪连续 |
喷枪数量

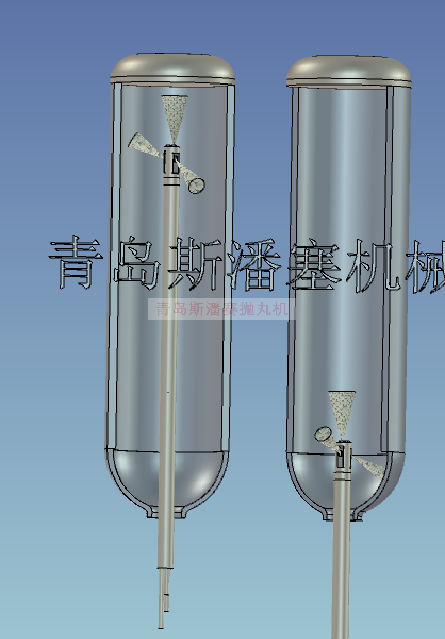

6只 | 6只，上枪瓶底φ6mm 2只侧枪φ8mm 2只，圆弧出砂接近水平喷射 瓶口喷射φ8mm 2只 喷嘴方便更换 喷嘴材质：合金 | |||
工作气压 | 0.5-0.7MP | |||
贮砂容积 | 0.3m3 装砂量0.5t | |||
压缩空气总消耗量 | 15.2m3/min | |||
喷砂阀 | 克林蒙克 （上海） | |||
7 | 工件自转机构 | 1 | 功率：0.55 KW 变频调速，可以正反转 | |
8 | 弹丸首次加入量 | 2000kg | ||
9 | 通风量 | 5000m3/h除尘风机 | ||
10 | 除尘器(JD30) | 1 | 功率：5.5KW | |
11 | 整机噪音 | ≤85dB | ||
12 | 喷枪移动装置 | 1 | 光杆传动装置 变频调速 1.5kw 上下行程600-1500mm自由调节 | |
13 | 工件压紧机构 | 2 | 气动压紧，压紧高度可调 | |
14 | PLC 及变频器 | 1 | 三菱或LG | |
15 | 触摸屏 | 1 | 维纶或台达（速度参数可以自由设计） | |
16 | 总功率 | 7.55KW | ||
